domingo, 15 de mayo de 2016

Reprogramación de BIOS Teclast X98 Pro

Después de mucho tiempo de inactividad en el blog, volvemos con la intención al menos hacer una publicación mensual.

Retomamos con una reparación mezcla de software y hardware. Se trata de una tablet Teclast X98 Pro.




Esta tablet por defecto trae Android, y a la que se le puede instalar Windows 10, sin embargo un problema en el proceso de instalaciónde Windows 10 la ha dejado inservible y tenemos que recuperarla.

Cuando tratamos de encenderla no da señal de vida, vamos a proceder a reprogramar el chip de la bios.

Para ello nesitamos un reprogramador, en nuestro laboratorio disponemos del MiniPro TL866cs, gracias a él podemos reprogramar BIOS de portátiles para recuperar muchos equipos que al igual que esta tablet no arrancan ni dan señales de vida.


Evidentemente, primero abrimos la tablet, siempre con cuidado de no romper los enganches pláticos que tienen, ni de romper los flejes internos.




Normalmente en portátiles para reprogramar la BIOS desoldamos y volvemos a soldar el chip con nuestra estación de soldadura.



El problema en esta tablet es que hay muchas versiones de BIOS  y sin tener claro cual de ellas es la válida, es inviable estar desoldando y soldando continuamente el chip, terminaríamos posiblemente estropeando la placa.

Por lo tanto intentamos programarla directamente en placa.





Sin embargo a pesar de probar distintas bios y distintos chips, siempre obtenemos error al reprogramarla.






Además no sabemos si le está llegando voltaje correctamente al chip para reprogramarla, por lo que finalmente decidimos utilizar otro programador que además viene con un cable para este modelo de chip.

Nos hacemos con el CH341a.


Y lo conectamos con el cable que comenté:


Con este cable conseguimos cargar la BIOS en el chip.


Y a funcionar :)



Otra reparación que hacemos en CCMARDI en Ciudad Real en nuestro laboratorio de electrónica.


lunes, 10 de noviembre de 2014

Portátil HP mini no enciende

Nuevamente regresamos con una avería que requiere ser solucionada a nivel electrónico.

Se trata de un portátil HP mini que no enciende. Cuando conectamos el cargador tampoco se enciende ninguno de sus leds.

Descartado primero cualquier problema como RAM, Disco duro, etc. Procedemos a abrir el portátil para acceder a su placa base y averiguar qué está provocando que no se encienda.

Comenzamos viendo qué tensión entra en la placa, donde vemos que a pesar de que tenemos tensión en la entrada y en los primeros chips, esa tensión se pierde en la zona de 3 y 5 voltios.

Analizamos precisamente esa zona y vemos que en la línea de 5 voltios hay varios condensadores que no dan las mediciones que de ellos se esperan.



Sacamos un condensador polarizado de la zona y efectivamente comprobamos que está roto. A parte de porque no da las medidas adecuadas fuera de la placa, el resto de condensadores de la zona ahora ya si dan las medidas esperadas.




Para acelerar la resolución de la avería buscamos el mismo componente en las placas que tenemos de desguace.


Encontramos como se ve en la imagen un condensador que nos sirve. Aunque en tamaño son algo distintos ambos tienen las mismas características, y podríamos sustituir el uno por el otro.



Lo sacamos y antes de nada comprobamos que no esté roto, y soldamos a nuestra placa.

Conectamos el cargador y vemos que ya tenemos el led de alimentación encendido.



Encendemos y todo funciona ok.



Otra avería resuelta en CCMARDI en Ciudad Real en nuestro laboratorio electrónico.


domingo, 5 de octubre de 2014

Reparación a nivel electrónico de portátil que no enciende

Retomamos el blog después de un tiempo con una avería bastante común.

Se trata de un portátil que no enciende, le enchufamos el cargador y no se enciende ningún led.

Muchas pueden ser las causas de porqué un portátil no enciende, vamos a arreglar este caso.



Antes de nada tenemos que descartar que no sea problema del cargador o de la clavija de entrada de alimentación al portátil. Medimos la tensión de entrada desde el cargador y la de salida de la clavija y vemos que es correcta, por lo que continuamos con otras opciones.

Aunque no se encienda ningún led, comprobamos que al botón de encendido también llega el voltaje correcto, para descartar que sea problema del botón. El botón también está descartado como que sea el problema de encendido.

Evidentemente antes de todas estas medidas, ya hemos comprobado que no fuera problema de otros componentes como la RAM, Disco duro, etc.

Llegados a este punto  nos ponemos de lleno a examinar y medir tensiones a nivel electrónico, para comprobar donde está el problema.

Final mente nos encontramos con un chip que se encuentra en corto. Y que no le llega la tensión correcta.


La tensión incorrecta probablemente nos indique que hay otro problema en otra zona, pero antes de continuar como sabemos que ese chip está roto, pasamos a cambiarlo.

Extraemos el chip.



Y soldamos uno nuevo.

Como nos temíamos el ordenador sigue sin arrancar, pero por lo menos este chip que estaba mal, ya está cambiado.

La falta de tensión viene de otro chip que se encuentra en la zona cercana y que también está roto. En concreto el siguiente:


Por lo que procedemos a cambiarlo por uno nuevo.



Aquí vemos la foto con los dos chips nuevos cambiados.

Enchufamos el cargador y vemos que ya se enciende el led.


Y por último, limpiamos bien la zona y montamos la placa para ver si arranca y da señal de vídeo.


Ahí lo tenemos funcionando nuevamente.

Otra reparación que hacemos en nuestro laboratorio en Ciudad Real en CCMARDI.








jueves, 26 de junio de 2014

Sustitución de la pantalla táctil de tablet

En esta ocasión tenemos una pantalla táctil de una tablet que se ha roto. Desde CCMARDI en Ciudad Real sustituimos la pantalla.

Primero hay que asegurarse de si lo que está roto es sólo el táctil o también la pantalla. Y una vez comprobamos que sólo es el táctil, procedemos a cambiarlo.

Antes de nada desmontamos la pantalla. Necesitamos saber el modelo exacto, es posible que tengamos que pedirla a China, por lo que no queremos confundirnos en el modelo que pedimos.


Separar el protector que hay pegado sobre la superficie del táctil.


En este caso tuvimos que eliminar una gran parte del táctil del marco al que va pegado, para poder acceder al número de modelo, ya que no se veía por ningún sitio.

Por fin ya con el modelo, pedimos el táctil y esperamos a que llegue.


Una vez recibimos el táctil procedemos a montarlo.

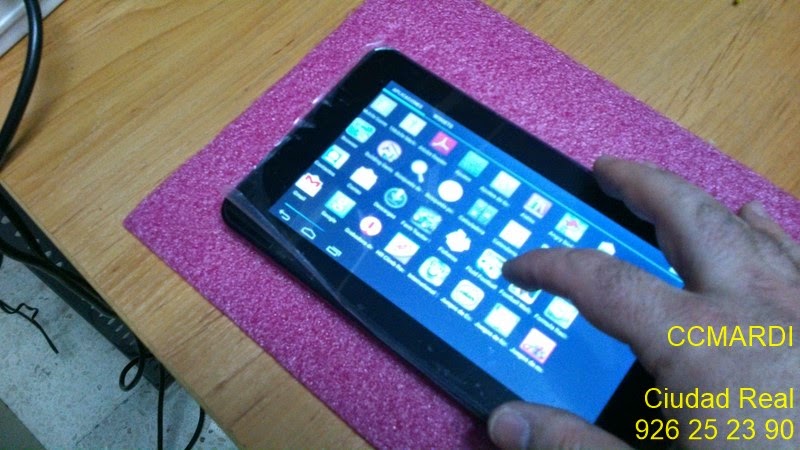

Y comprobamos que todo funcione correctamente.




Y otra avería que solucionamos desde CCMARDI en Ciudad Real. :)



domingo, 22 de junio de 2014

Arreglo Alimentación DC Jack de Tablet

Siguiendo en la línea de nuestra entrada anterior ahora nos encontramos con el mismo problema pero en una tablet. También unos de los servicios técnicos más habituales que hacemos en CCMARDI en Ciudad Real.

La entrada de alimentación de la tablet se ha roto y por lo tanto no podemos cargarla.

Abrimos la tablet. En la imagen observamos la parte superior de la tablet donde vemos que falta el conector de alimentación, por lo tanto no sólo se ha roto sino que se ha arrancado, lo que puede conllevar un problema mayor como ahora después veremos.



Desoldamos la batería para sacar cómodamente la placa.


En la siguiente imagen vemos precisamente el problema del que hablamos anteriormente. El conector de alimentación estaba arrancado, a veces esto conlleva que los pads de soldaduras también se hayan roto.

Hemos señalado dos pads que están mal, el dela izquierda estaba totalmente arrancado, y el de la derecha se levantaba.

Para solucionarlo vamos a utilizar pintura de plata.


Y una vez seca le soldamos el conector nuevo.


Resoldamos la batería y comprobamos que funciona.


Vemos que toma carga.


Ya está 100 % cargada.


Y problema solucionado :) una reparación que arreglamos en CCMARDI en Ciudad Real.
